フロープロパーユニット
- 間欠給油用の抵抗式分配器
- 分類番号00～5で流量増減
- 接続形状により各種タイプ
抵抗式システムのうち間欠給油の分配器で、必要給油量を更に確実に給油箇所へ送るために、デスターユニに接続して分配したり、各給油箇所へ単体でセットして使用します。
接続形状により6タイプあり、それぞれに流量増減の分類番号が7種類あります。番号が増えるごとに流量は約2倍の比率で増加が保たれますので流量の任意選択や調整が行えます。
蓄圧式ポンプとの組合せに適します。容積式ポンプ、グリースポンプ、ハンドポンプL A 形には使用しないで下さい。
形式記号
製品仕様
| 形式 | 接続口径 | 分類番号 | 流量比 | 常用使用圧力 (MPa) |
推奨粘度 (m㎡/s) |
使用配管部品 | ||
| IN | OUT | IN | OUT | |||||
| PSS形 | M8×1.0 (5/16 – 24NF) |
M8×1.0 (5/16 – 24NF) |
00 | 0.5 | 0.15～2 {1.5～20kgf/c㎡} |
20～500 | PAN4 (PAN4H) |
PAN4 (PAN4H) |
| 0 | 2 | |||||||
| PST形 | M8×1.0 (5/16 – 24NF) |
R1/8 (NPT1/8) |
PAN4 (PAN4H) |
※ | ||||
| 1 | 4 | |||||||
| PTS形 | R1/8 (NPT1/8) |
M8×1.0 (5/16 – 24NF) |
※ | PAN4 (PAN4H) |
||||
| 2 | 8 | |||||||
| PTT形 | R1/8 (NPT1/8) |
R1/8 (NPT1/8) |
※ | ※ | ||||
| 3 | 16 | |||||||
| KPB形 | R1/8 (NPT1/8) |
— | — | — | ||||
| 4 | 32 | |||||||
| KPF形 | — | R1/8 (NPT1/8) |
— | — | ||||
| 5 | 64 | |||||||
※流量は分類番号0を基準に番号が増えるごとに倍々の比率となります(00は0の1/4)。
※接続口径がインチサイズのものもあります。( )寸法です。形式記号は分類番号の後にHがつきます。例：PSS1H
※使用配管部品欄※印はRc1/8、Rp1/8に接続できるものであればすべて可能です。

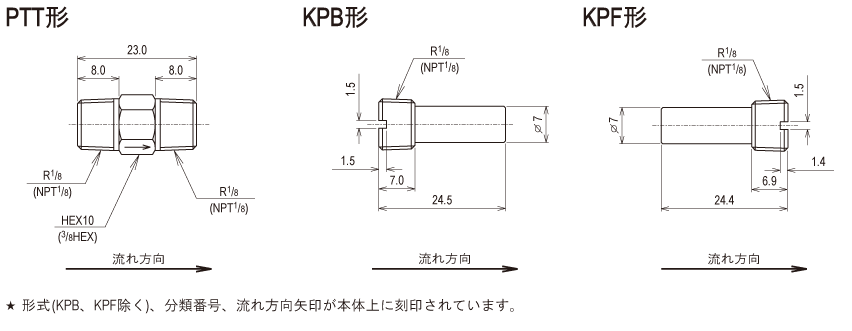

外形寸法図
