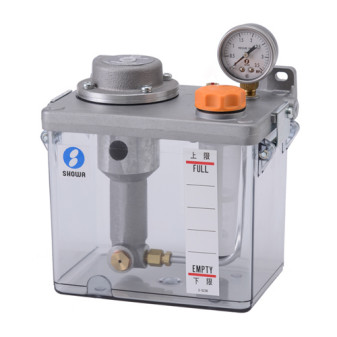

エアーポンプ ＨＰ※Ｗ※形
- エアー駆動の容積式自動ポンプユニット
- 吐出量は4c㎥/cyと8c㎥/cyの2タイプ
- 各種組合わせユニット
ポンプの駆動源を空圧に求めたエアーシリンダーポンプで、脱圧機構を備えた容積式システム用です。
吐出量は4c㎥/cy と8c㎥/cyの2 種類で、このポンプに2ℓタンクを組合せた圧力計、フロートスイッチを取付けた各種のユニットがあります。ポンプを作動させる制御機器は、エアー三方弁(ノーマルクローズ) を使用し、ポンプを間欠的に作動させて下さい。

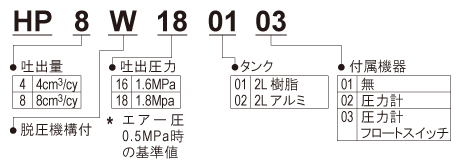

形式記号
製品仕様
ユニット構成表
| 形式記号 | ポンプ | タンク | 圧力計 | フロートスイッチ | ||
| HP4W16 | HP8W18 | 樹脂2ℓ(TP2) | アルミ2ℓ(TC2D) | PGLS35 | ＯＬＶ01 | |
| HP4W160101 | ○ | ○ | ||||
| HP4W160102 | ○ | ○ | ○ | |||
| HP4W160103 | ○ | ○ | ○ | ○ | ||
| HP4W160201 | ○ | ○ | ||||
| HP4W160202 | ○ | ○ | ○ | |||
| HP4W160203 | ○ | ○ | ○ | ○ | ||
| HP8W180101 | ○ | ○ | ||||
| HP8W180102 | ○ | ○ | ○ | |||
| HP8W180103 | ○ | ○ | ○ | ○ | ||
| HP8W180201 | ○ | ○ | ||||
| HP8W180202 | ○ | ○ | ○ | |||
| HP8W180203 | ○ | ○ | ○ | ○ | ||
ポンプ仕様
| 形式記号 | 使用エアー 圧力(MPa) |
吐出量 (c㎥/cy) |
吐出圧力 | 使用温度範囲(℃) | 使用粘度範囲 (m㎡/S) |
最高吐出頻度 | ||
| エアー圧 0.7MPa時 |
エアー圧 0.4MPa時 |
35m㎡/S | 2000㎡/S | |||||
| HP4W16 | 0.4～0.7 (4～7kgf/c㎡) |
4 | 2.4(24kgf/c㎡) | 1.2(12kgf/c㎡) | -10～+70 | 1～2000 | 30回/min | 10回/min |
| HP8W18 | 8 | 2.6(26kgf/c㎡) | 1.4(14kgf/c㎡) | |||||
※最高吐出頻度は吐出先端が解放状態の時

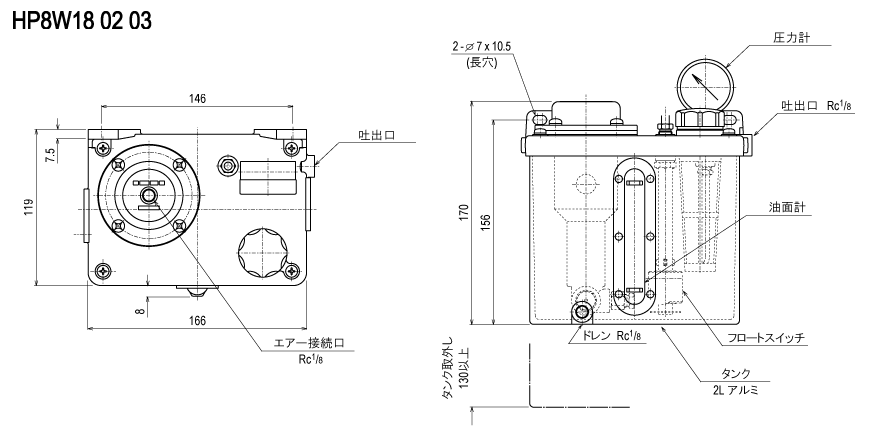

外形寸法図
